ユニット型デジタル監視制御システム(MCU)
154kV以下の特高電気所（一次変電所以下）の監視制御を行うための装置であり、給電制御所からの電気所遠隔運転および電気所での直接運転を行う装置です。
製品カテゴリ
制御機器 変電設備 電気所用制御保護継電装置
特長

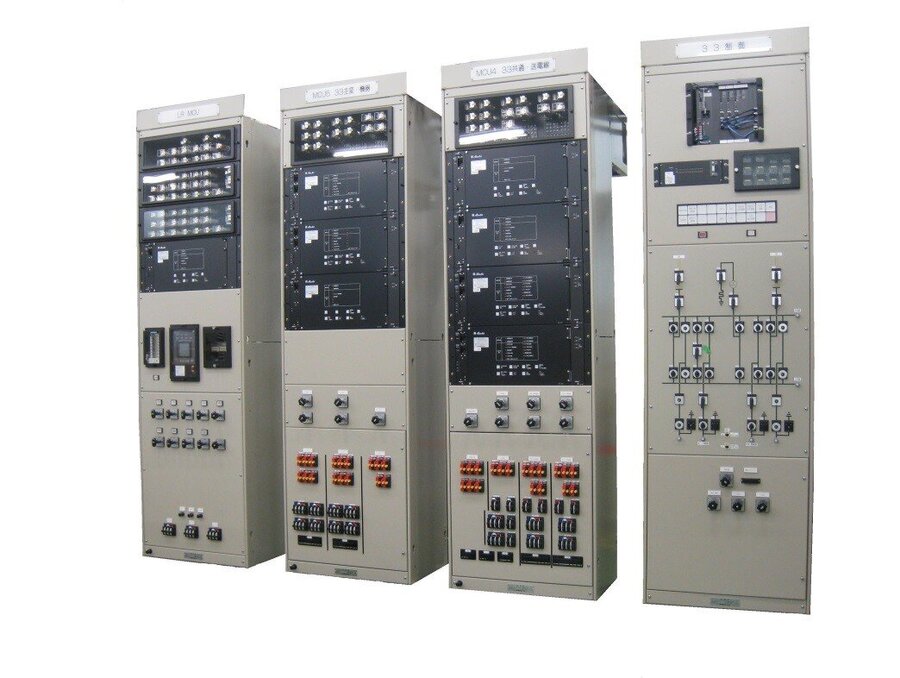

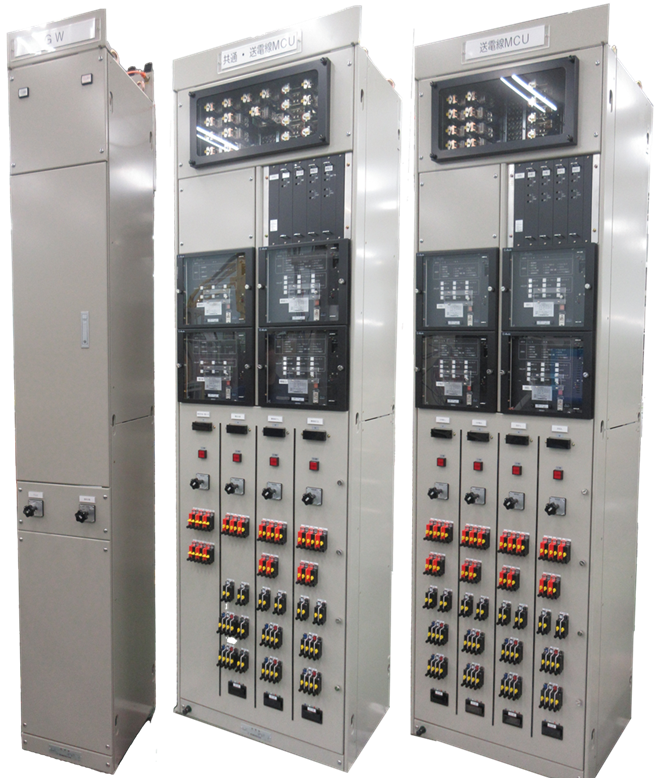

機器・母線・送電線の設備単位に独立した監視制御ユニット（MCU※）を配電盤1面内に集合配置する装置構成とすることで、低コスト・省スペースを実現しています。
※MCU：Monitoring Control Unit"
仕様・定格
| MCUの種類 | 設置単位 |
|---|---|
| 送電線MCU | 1回線単位 |
| 電圧共通MCU | 電圧ブロック単位（1ブスタイまたは1ブスセクション制御含む） |
| 調相MCU | 調相群単位（4調相設備対応） |
| GTrMCU | GTr1台単位 |
| 電気所共通／配変一次MCU | 電気所単位（配変3バンク一次側ＬＳ制御含む） |
| 電気所共通MCU | 電気所単位 |
| 配変一次MCU | 配変3バンク単位 |
| 変圧器一次MCU | 1バンク単位（一次側LS） |
| 変圧器二次MCU | 1バンク単位（一次側ＣＢ・二次側ＣＢ／ＬＳ・中性点機器） |
| LRMCU | 2バンク単位 |
