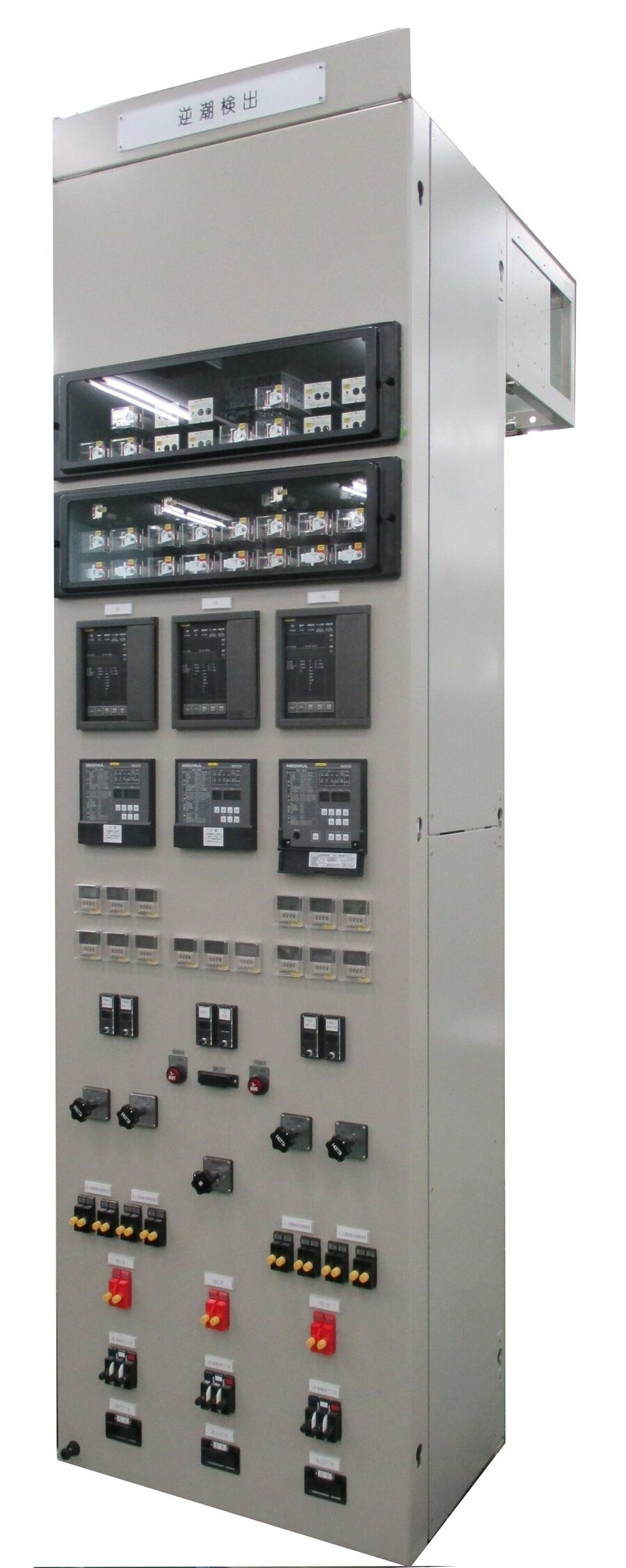

電気所用制御保護継電装置 - 系統故障検出装置

太陽光発電などの分散電源が大量接続された配電用変電所に設置し、系統故障発生時、変圧器二次側の遮断器を開放制御することで、分散電源から故障点への電力供給を停止する装置です。　

配電用変電所の設備形態により2種類のタイプをラインナップ

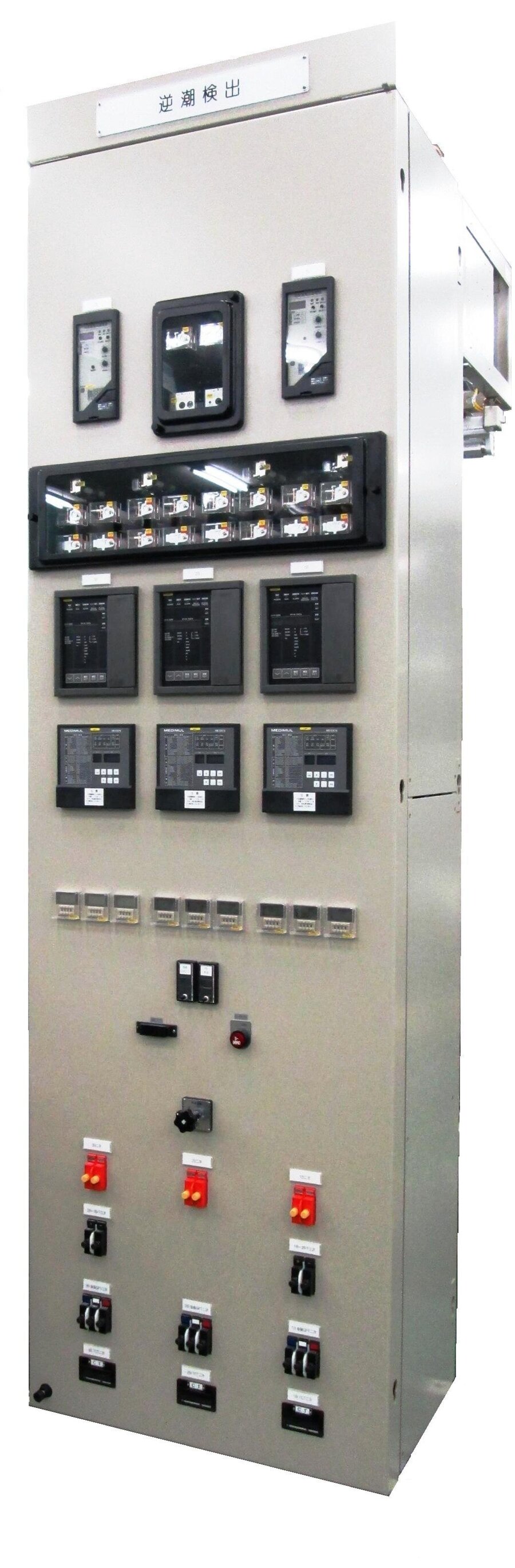

・SD1・・故障時に発生する異常電圧を検出して動作するタイプ
・SD2・・故障情報を通信で受信し動作するタイプ

	SD1	SD2
電圧電流入力	AC110V 60Hz（PT二次） AC110V 60Hz（PT三次） AC5A　 60Hz（CT二次）	AC110V 60Hz（PT二次） AC5A　 60Hz（CT二次）
制御電源	DC110V
外形寸法・質量	W700mm×H2300mm×D450mm・185kg	W700mm×H2300mm×D450mm・230kg
