真空バルブ式遮断器(VCB)
配電用変電所に設置されるキュービクル内に収納され、短絡事故や地絡事故などの際に発生する異常電流を遮断して電力系統を保護する機器。
製品カテゴリ
制御機器 変電設備 真空バルブ式遮断器(VCB)

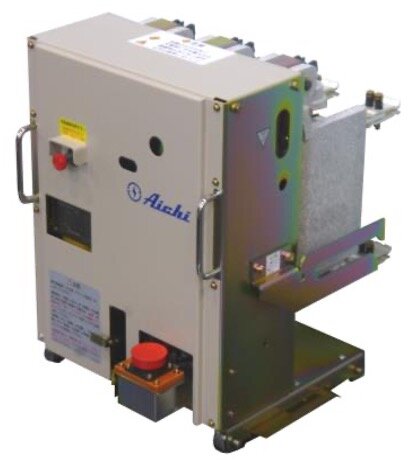

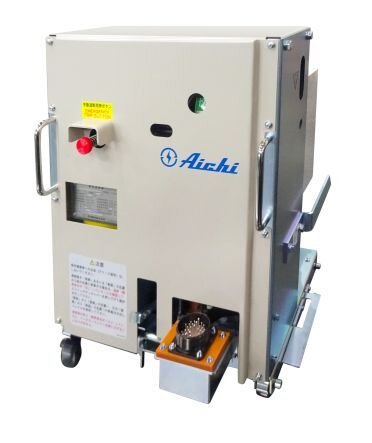

配電用変電所に設置されるキュービクル内に収納され、短絡事故や地絡事故などの際に発生する異常電流を遮断して電力系統を保護する機器で、真空バルブを採用した遮断器。Vacuum Circuit Breaker。短絡電流(12.5/20kA)を遮断できる能力があります。
特長
- 耐久性向上・・・機構部の金属摺動部に特殊な表面処理を採用し、摺動部のグリスレス化を図りました。
- 信頼性向上・・・制御回路部のノイズ低減対策などにより信頼性が向上しました。
- 保守性向上・・・定期交換が必要な複数の部品をユニット化することで、交換時間を大幅に短縮しました。
定格・仕様
| 形式 | AKS2-HCB0612FA | AKS2-HCB0620FA | AKS2-HCB1220FA | AKS2-HCB2020FA |
|---|---|---|---|---|
| 定格電圧 | 7.2kV | |||
| 定格電流 | 600A | 1200A | 2000A | |
| 定格遮断電流 | 12.5kA | 20kA | ||
| 操作電圧 | DC100V | |||
| 制御電圧 | DC100V | |||
