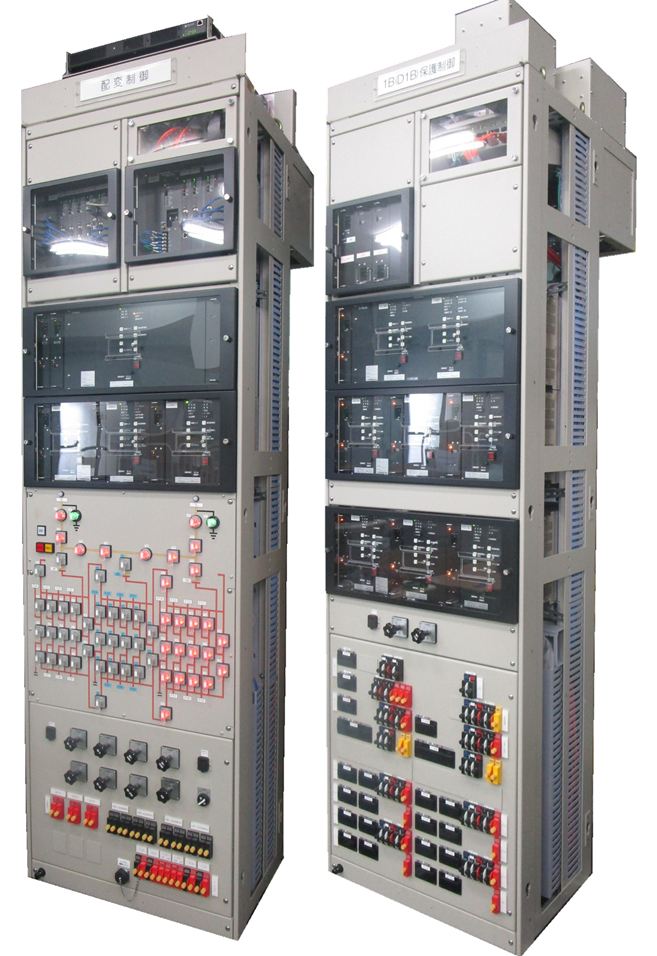

電気所用制御保護継電装置 - デジタル型配電用変電所配電盤

配電用変電所に設置され、配電機器、母線、配電線の保護や監視・制御を行う装置です。

特長

  • ・作業者が現地に出向くことなく、遠隔整定機能によりリレー整定値の変更を可能にしています
  • ・出力が不安定な太陽光発電にも対応できるよう、遠隔からLRの供給電圧を自動調整する機能を付加しています。
  • ・従来、別盤で構成されていた装置を機能統合することにより、設置面積を最大で56%削減しています。
  • ・CBトリップ回路に点検機能を追加し、無点検化を実現しました。

仕様・定格

電圧電流入力AC110V 60Hz(PT二次)、AC190V 60Hz(PT三次)
AC5A  60Hz(CT二次)、AC2A  60Hz(ZCT二次)
制御電源DC110V、AC220V 60Hz

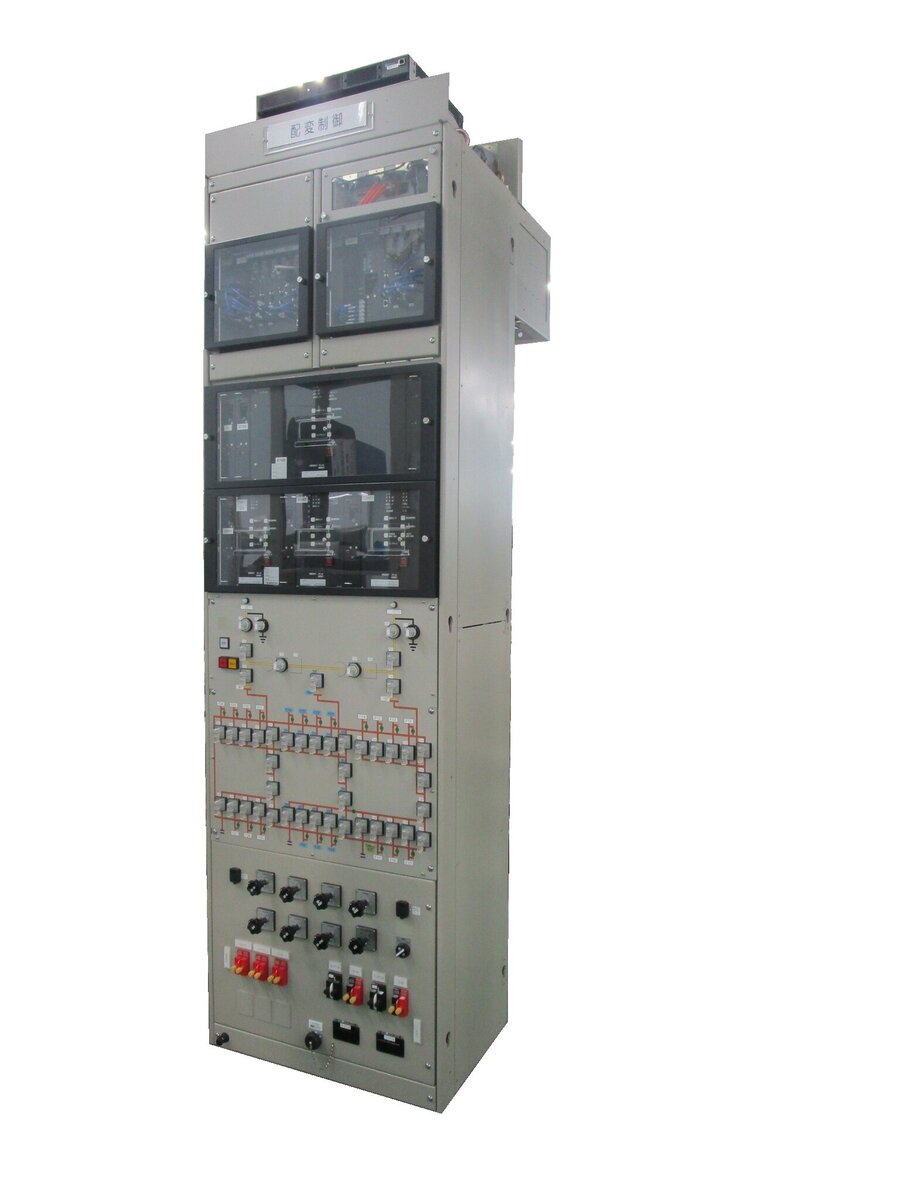

外形寸法・質量配変制御盤(1面/変電所)
W700mm×H2300mm×D450mm・285kg

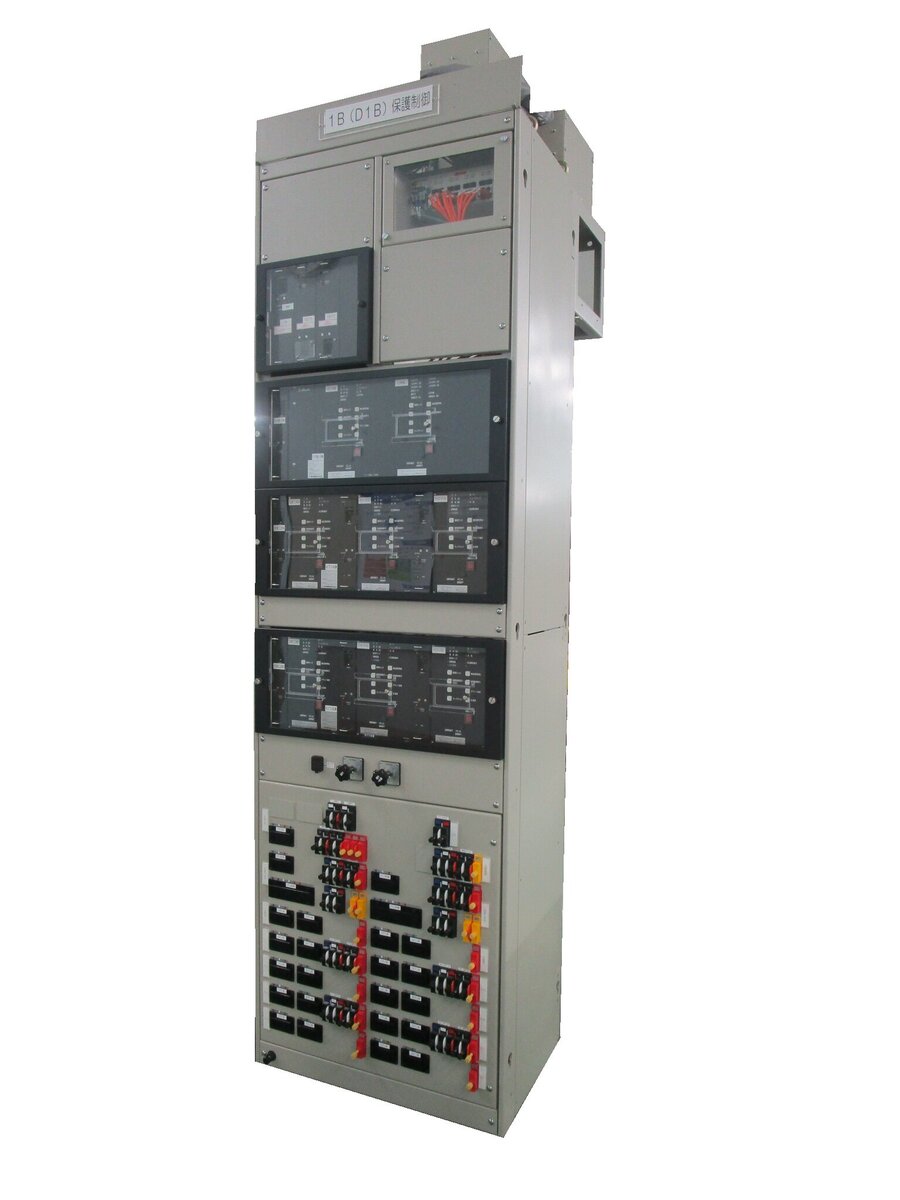

保護制御盤(1面/バンク)
W700mm×H2300mm×D450mm・340kg
