分　級

円形振動ふるい機

あらゆる業種で乾式・湿式のいずれでも多く利用されています。

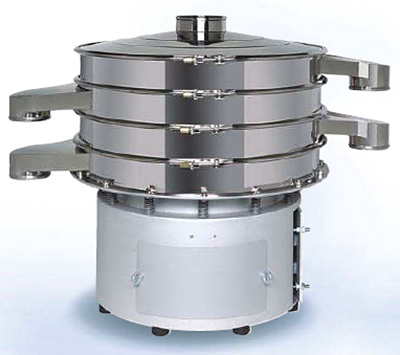

円形振動ふるい機

概 要

  • 粉じんの飛散がなく、環境汚染防止に役立ちます。
  • 円型であるため無駄のない運転が可能で効率よく分級が行えます。
  • 三次元運動により目詰まり防止、タッピングボールなども使用できます。
  • 原料に合った流れができ効率アップできます。
  • 接粉部は腐食性に優れたステンレス製です。
  • 3段分級まで可能です。用途に合わせた分級ができます。
  • 枠受スプリング・防振ゴムにより振動を吸収・基礎工事が不要です。
  • 乾式・湿式でも効率よく分級可能です。
  • 設置場所に応じて、上枠の排出口を左右自在に取り付けることができます。

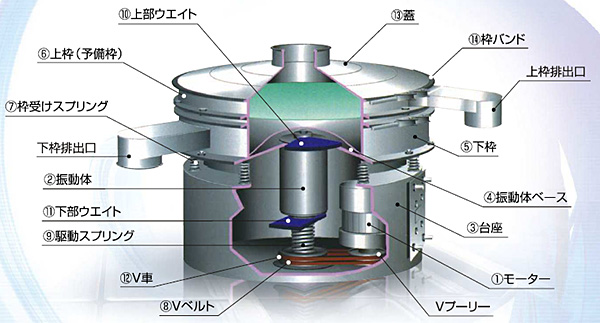

部位名称

機 種

  • 強力型  ：早く確実に高精度な選別が可能です。
  • リバース型：網面に原料を滞留させ95％以上の分級効率を実現します。
  • 超音波型 ：超音波の効果で網を振動させ目詰まりを防止します。

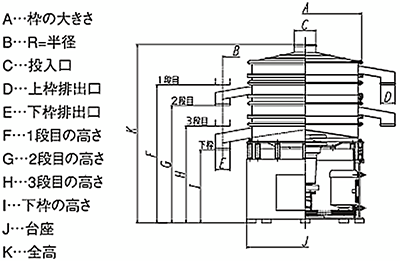

参考寸法

型式 A B C D E F G H I J K
KF-400 490 375 100 80 80 724 619 514 419 510 914
KF-700 785 575 150 100 100 884 759 634 507 815 1184
KF-1000 1000 675 200 100 160 890 765 640 513 815 1199
KF-1200 1200 780 250 160 160 1154 999 844 702 1030 1504
KF-1500 1488 950 250 200 200 1163 1008 853 695 1030 1543
KFO-500 490 375 100 80 80 739 632 525 419 510 923
KFO-800 785 575 150 100 100 959 816 673 507 815 1241
KFO-1000 918 675 200 100 160 955 812 669 516 815 1266
KFO-1200 1112 780 250 160 160 1213 1040 867 695 1030 1551
KFO-1500 1395 950 250 160 200 ― 1174 948 687 1030 1530
KFC-500 490 375 100 80 80 739 619 499 419 510 962
KFC-800 785 575 150 100 100 963 811 659 507 815 1268
KFC-1000 918 675 200 100 160 967 815 663 516 815 1293
KFC-1200 1112 780 250 120 160 1210 1038 866 695 1030 1548

参考寸法
