愛知電機株式会社 粉体機器

熱風乾燥

容器回転型

流動層乾燥機 ロッキングフロードライヤ

流動層乾燥

■処理機能

乾燥

■容器容量

10L~600L

■加熱温度

50℃~120℃

■特長

回転運動により原料をソフトに流動させるため小風量で流動層を形成でき、容器が着脱できるため多品種対応に適する。
マイクロカプセルや造粒粉などの乾燥処理に適する。

ソフト乾燥 材料を壊すことなく乾燥ができる。
均一乾燥 傾斜回転で粉体を流動化させるため、少風量で流動層を形成できる。
容器着脱 カプセルは着脱でき、多品種生産に適する。
洗浄容易 カプセルの構造は極めてシンプルなため分解洗浄が容易。
完全排出 処理粉体を閉塞させることなく全量排出ができる。

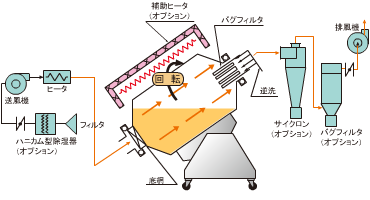

■加熱・乾燥機構

■排出機構

カプセルを20°傾斜させて回転することにより処理粉体を排出する。

写真:排出機構
流動層乾燥機

流動層乾燥機

容器容量:10L~600L

■高機能化(この機種は下記の機能を付加することが可能)

混合

解砕

解砕

加液

調湿

加熱混合

加熱混合

粉砕

粉砕

ヒータ加熱乾燥

蒸気加熱乾燥

蒸気加熱乾燥

流動層乾燥

流動層乾燥

自動開閉機構

自動開閉機構

容器着脱機構



■ハンドリング

投入方法

カプセルを20°傾斜させて投入。オプションにて投入角度を大きくすることができる。

排出方法

カプセルを20°傾斜させて回転しながら排出。傾斜角と回転速度を制御することで排出量を調整できる。

カプセル着脱方法

クレーン等にて吊り上げて着脱。オプションの着脱機構や容器昇降反転機にて省力化できる。
