愛知電機株式会社 粉体機器

粉 砕

容器回転揺動型

粉砕機 ロッキングミル



■処理機能

粉砕、微粉混合

■容器容量

1L~1000L

■特長

回転揺動方式という独自機構を取り入れた粉砕機。均一粉砕や微粉混合に適し、全量排出ができる。

完全排出 傾斜回転させて排出することで、粉砕物を全量排出ができる。
排出口のスクリーンにより粉砕メディアと粉砕物を分離して排出する。
省力化 カプセル内にて粉砕メディアを洗浄・乾燥することができる。
均一粉砕 回転運動に加え揺動運動を同時に行うことにより、均一に粉砕・混合ができる。
容器着脱 カプセルは着脱でき、多品種生産に適する。
洗浄容易 カプセルの構造は極めてシンプルなため分解洗浄が容易。

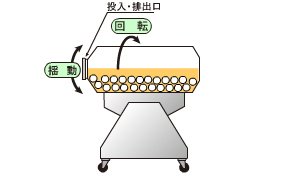

■粉砕機構

粉砕機構

粉砕機

粉砕機

容器容量:1L~1000L

■排出機構

カプセルを20°傾斜させて回転することにより処理粉体を排出する。

排出アダプタのスクリーンにより粉と粉砕メディアを分離して排出する。

写真:排出機構
写真:排出アダプタ

排出機構

■高機能化(この機種は下記の機能を付加することが可能)

混合

解砕

解砕

加液

加液

調湿

調湿

加熱混合

加熱混合

粉砕

粉砕

ヒータ加熱乾燥

蒸気加熱乾燥

流動層乾燥

流動層乾燥

自動開閉機構

容器着脱機構



■ハンドリング

投入方法

カプセルを20°傾斜させて投入。オプションにて投入角度を大きくすることができる。

排出方法

カプセルを20°傾斜させて回転しながら排出。傾斜角と回転速度を制御することで排出量を調整できる。

カプセル着脱方法

クレーン等にて吊り上げて着脱。オプションの着脱機構や容器昇降反転機にて省力化できる。
