混 合

容器回転揺動型

粉体混合機 ロッキングミキサー

加 液

■処理機能

加液混合

■容器容量

10L~5000L

■特長

ロッキングミキサーに液噴霧ノズルを加えた混合機。粉体が対流しているところに霧状にした液体を均一に噴霧する。
粉体と液体の混合による複合素材の製造に適する。

均一加液 液体を噴霧ノズルから霧状にして粉体に加液できる。
粉体に液体を噴霧して造粒・コーティングができる。
均一調湿 粉の含有水分率を短時間で調整できる。
複合化 解砕機能と併用することにより加液による粉の凝集を解消できる。
ソフト混合 粉体を壊すことなく加液混合ができる。
完全排出 処理粉体を閉塞させることなく全量排出ができる。
容器着脱 カプセルは着脱でき、多品種生産に適する。

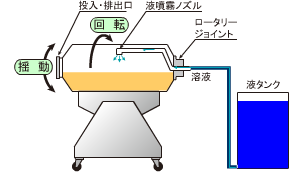

■加液機構

■排出機構

カプセルを20°傾斜させて回転することにより処理粉体を排出する。

写真:排出機構
加液機能付き混合機

加液機能付き混合機

容器容量:10L~5000L

■高機能化(この機種は下記の機能を付加することが可能)

混合

解砕

加液

加液

調湿

加熱混合

粉砕

粉砕

ヒータ加熱乾燥

蒸気加熱乾燥

流動層乾燥

自動開閉機構

容器着脱機構

容器着脱機構



■ハンドリング

投入方法

カプセルを20°傾斜させて投入。オプションにて投入角度を大きくすることができる。

排出方法

カプセルを20°傾斜させて回転しながら排出。傾斜角と回転速度を制御することで排出量を調整できる。

カプセル着脱方法

クレーン等にて吊り上げて着脱。オプションの着脱機構や容器昇降反転機にて省力化できる。
