熱風乾燥

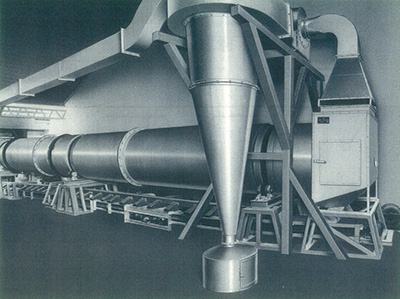

ロータリードライヤ
回転乾燥室中に湿潤粉体を投入し、熱風を送風して熱交換することで粉粒体を連続で乾燥させます。
概 要
- 熱源、回転乾燥室、集塵設備の組合せで構成。
- 熱風は回転乾燥室に対し並行または向流方向に流れて、湿潤原料と急速に熱交換され、乾燥を終了します。
- 回転体内部には分散用リフターが取り付けられていますので、水分の多い原料、各種粉体乾燥に高い熱効率を発揮します。
- 排気中のダストはサイクロン、バグフィルタ等の集塵機で分級され、クリーンエアーとなって大気に放出されます。
仕 様
型式 | 原料水分% | 製品水分% | 乾燥量kg/h |
---|---|---|---|
CNK-RF1 | 35~40% | 10~12% | 200kg/h |
CNK-RF2 | 35~40% | 10~12% | 300kg/h |
CNK-RF3 | 35~40% | 10~12% | 400kg/h |
CNK-RF4 | 35~40% | 10~12% | 500kg/h |
CNK-RF5 | 35~40% | 10~12% | 600kg/h |
CNK-RF6 | 35~40% | 10~12% | 700kg/h |
CNK-RF7 | 35~40% | 10~12% | 800kg/h |
CNK-RF8 | 35~40% | 10~12% | 900kg/h |
CNK-RF9 | 35~40% | 10~12% | 1,000kg/h |
CNK-RF10 | 35~40% | 10~12% | 1,100kg/h |

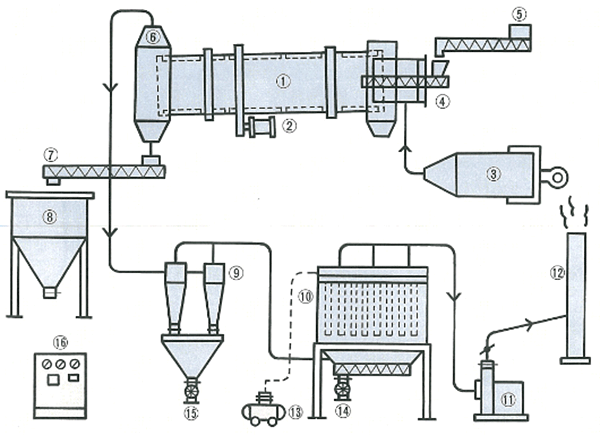

- 1.ロータリー式乾燥機
- 2.駆動モーター
- 3.燃焼室
- 4.原料コンベヤー
- 5.原料コンベヤー
- 6.排気ボックス
- 7.コンベヤー
- 8.製品タンク
- 9.サイクロン
- 10.バグフィルター
- 11.排風機
- 12.煙突
- 13.コンプレッサー
- 14.ロータリーバルブ
- 15.ロータリーバルブ
- 16.コントロールパネル
